نرده شیشه‌ای راه پله، راهنمای انتخاب تا نصب

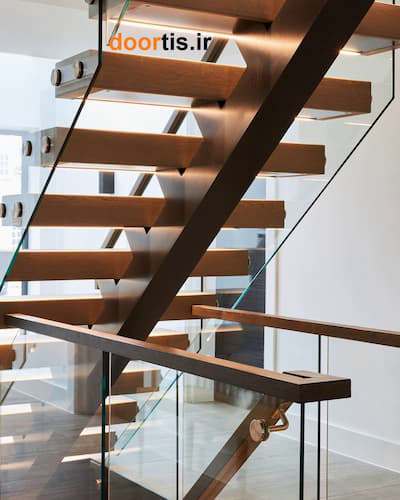

در ساختمان‌ها، راه‌پله یکی از پرکاربردترین و حساس‌ترین بخش‌هاست که نرده‌ها علاوه بر تأمین ایمنی، در زیبایی و حس فضای باز نقش کلیدی دارند. برای راه‌پله دو نوع نرده شیشه‌ای وجود دارد: صاف (روی سطوح بدون شیب) و شیبدار (مطابق زاویهٔ پله‌ها). هر کدام از این مدل‌ها نیازمند پایه‌ها و یراق‌آلات مخصوصی است که فقط در شرایط مناسب مانند زیرسازی کف، شیب پله، فضای جانبی و تحمل بار قابل اجرا هستند. پیش از انتخاب مدل دلخواه، لازم است وضعیت راه‌پله را به‌دقت بسنجید، چرا که ممکن است در نهایت مدلی که پسندیده‌اید به دلیل ویژگی‌های فنی راه‌پله قابل نصب نباشد. در این راهنما، ابتدا اهمیت نرده شیشه‌ای در راه‌پله را مرور می‌کنیم و سپس به عوامل مؤثر بر انتخاب پایه مناسب می‌پردازیم.

معیارهای کلیدی در انتخاب نرده شیشه‌ای راه‌پله

در انتخاب نرده شیشه‌ای راه‌پله، چند معیار کلیدی وجود دارد که باید پیش از هر تصمیم‌گیری به دقت بررسی شوند. اول ایمنی و تطابق با استانداردهای ساخت است: ضخامت و نوع شیشه (سکوریت یا لمینت) باید مطابق ضوابط ملی ساختمان و مقاومت لازم در برابر بار جانبی و ضربات تصادفی انتخاب شود. دوم سازگاری با شیب و ساختار پله است، برخی سیستم‌ها مثل اسپایگات یا U-Channel روکار برای پله‌های صاف مناسب‌اند، اما در پله‌هایی با شیب تند یا قوسی بهتر است از فیکس‌پوینت یا دفنی استفاده کنید که قابلیت رگلاژ و زیرسازی دقیق‌تری دارند. سوم جنس و کیفیت یراق‌آلات پایه‌ها (استیل ۳۱۶ ضدزنگ، آلومینیوم آنادایز) تعیین‌کننده دوام، مقاومت در برابر خوردگی و نگهداری آسان نرده است. علاوه بر این، بودجه و متراژ پروژه نیز در انتخاب مدل و جنس شیشه و یراق تاثیر مستقیم دارد. در نهایت، هماهنگی ظاهری نرده با سبک داخلی یا خارجی فضا و سهولت نصب و تعویض پانل‌ها را در نظر بگیرید تا هم ایمنی و هم زیبایی مطلوب را در راه‌پله‌تان تضمین کنید

انواع سیستم‌های نرده شیشه‌ای راه‌پله و شرایط نصب هر یک

نرده شیشه ای با پایه اسپیگات برای راه پله :

نرده شیشه‌ای اسپیگات یکی از ساده‌ترین و پرکاربردترین سیستم‌ها برای راه‌پله‌های مسکونی است، اما برای اجرای بی‌نقص آن باید چند پیش‌نیاز و شرط فنی را رعایت کنید. ابتدا کف پله (بتن یا سنگ) باید حداقل ۷۰–۸۰ میلی‌متر ضخامت و مقاومت کافی برای تحمل بار نقطه‌ای اسپیگات‌ها را داشته باشد. قبل از هر چیز، طول و ارتفاع هر کف پله را با متر لیزری اندازه‌گیری کرده و محل قرارگیری اسپایگات‌ها را هر ۸۰–۱۰۰ سانتی‌متر علامت‌گذاری کنید، این فاصله برای شیشه سکوریت یا لمینت ۱۰–۱۲ میلی‌متر مناسب است و بار جانبی ۲۰۰–۲۵۰ کیلوگرم بر مترمربع را پوشش می‌دهد.

سوراخ‌کاری با مته  ۶۰–۶۵ میلی‌متری تا عمق ۷۰–۸۰ میلی‌متر انجام می‌شود. پس از پاک‌سازی کامل گردوغبار، رزین اپوکسی یا چسب شیمیایی داخل سوراخ تزریق و اسپیگات درون آن فشرده می‌شود. تراز لیزری یا شاقول در این مرحله ضروری است تا پایه‌ها کاملاً عمود و هم‌سطح باشند، هرگونه کجی می‌تواند تنش‌های اضافی به شیشه وارد کند و ایمنی را کاهش دهد. بدنه اسپیگات معمولاً از استیل ضدزنگ گرید ۳۱۶ یا آلومینیوم آنادایز شده ساخته می‌شود تا در برابر رطوبت و خوردگی دوام بیاورد.

وقتی رزین یا چسب خشک شد، واشر EPDM در شیار U شکل هر اسپایگات قرار می‌گیرد تا فشار شیشه را یکنواخت کند و تماس مستقیم فلز و شیشه را از بین ببرد. پانل شیشه‌ای را با دقت داخل شیار فرو برده و سپس با سیلیکون UV-Resistant درزگیری می‌کنید تا نفوذ آب و ایجاد کپک یا زنگ‌زدگی جلوگیری شود. در صورتی که بخواهید ایمنی جانبی را افزایش دهید، می‌توانید یک هندریل آلومینیومی یا چوبی روی لبهٔ بالای شیشه نصب کنید که استحکام خمشی را بیشتر می‌کند.

به‌طور خلاصه، مهم‌ترین شرایط نصب اسپیگات در راه‌پله عبارت‌اند از:

• کف صاف و تحمل بار نقطه‌ای کافی
• دقت در نشانه‌گذاری و فاصله‌گذاری پایه‌ها
• استفاده از رزین اپوکسی با کیفیت برای فیکس مطمئن
• تراز و عمودبودن دقیق پایه‌ها
• بهره‌گیری از واشر EPDM و سیلیکون UV برای عایق‌سازی و انعطاف‌پذیری
• تطابق ضخامت شیشه با فواصل اسپایگات‌ها و استانداردهای ملی ساختمان

برای نصب نرده شیشه‌ای اسپایگات در راه‌پله، ابتدا باید شرایط هندسی پله را بررسی کنید:

• راه‌پله با سطوح صاف (پلکان مستقیم): کف هر پله باید کاملاً هم‌تراز و بدون ناهمواری باشد تا اسپایگات‌ها بطور عمود و هم‌سطح نصب شوند. عرض لبه‌ی هر پله باید حداقل ۸۰–۱۰۰ میلی‌متر باشد تا بتوانید پایه‌ را با فاصله مناسب (هر متر یک تا یک‌ونیم اسپایگات) فیکس کنید. وجود یک لبه‌ی آزاد و صاف اجازه می‌دهد مته و انکر شیمیایی به‌راحتی در بتن یا سنگ کار شوند.
• راه‌پله قوسی یا گرد: در پله‌های منحنی، لازم است ابتدا تعریض لبه‌ی داخلی و خارجی پلکان مشخص شود. برای لبه‌ی منحنی، اسپایگات‌های کوتاه‌تر با پایه‌ی قابل رگلاژ  انتخاب کنید تا روی قوس بنشینند. نقشه‌کشی دقیق با متر لیزری و قالب‌های آکریلیکی  کمک می‌کند محل هر پایه با زاویه و فاصله مناسب علامت‌گذاری شود. فاصله‌ی کمتر بین پایه‌ها (مثلاً هر ۶۰ سانتی‌متر) و انتخاب شیشه‌ی ضخیم‌تر (حداقل ۱۲ میلی‌متر) برای حفظ استحکام در قوس توصیه می‌شود

 نرده شیشه‌ای اکسپوز (U-Channel روکار) و الزامات نصب در راه‌پله

نرده شیشه‌ای اکسپوز (U-Channel روکار) برای راه‌پله شبیه به یک قاب باریک زیر شیشه عمل می‌کند که مستقیماً روی کف تمام‌ شده (سنگ یا سرامیک) نصب می‌شود. در آغاز، لبه‌ی پله را با متر لیزری اندازه‌گیری و محل قرارگیری پروفیل‌ها را هر ۸۰–۱۰۰ سانتی‌متر علامت‌گذاری می‌کنیم. سپس با مته ۸–۱۰ میلی‌متری در کف سوراخ ایجاد کرده و رول‌پلاک یا انکر شیمیایی مناسب بتن/سنگ کار می‌گذاریم. پروفیل U شکل تا عمق ۵ میلی‌متر در شیار کوچک فرزی قرار می‌گیرد و با پیچ استیل نصب می‌شود، دقت تراز لیزری در این مرحله حیاتی است تا هیچ ناهمواری موجب کج‌شدن شیشه نشود. بعد از فیکس شدن پروفیل، واشر EPDM در شیار قرار می‌گیرد تا ضخامت شیشه ۱۰–۱۲ میلی‌متری را بپوشاند و از تماس مستقیم فلز با شیشه جلوگیری نماید. پانل شیشه‌ای داخل U-Channel فرو می‌رود و درز میان شیشه و پروفیل با سیلیکون UV-مقاوم آب‌بندی می‌شود. برای پله‌های قوسی، به‌جای پروفیل‌های ممتد از قطعات منقطع مطابق شعاع منحنی استفاده کرده و هر پانل شیشه‌ای کوتاه‌تر (حداکثر ۱ متر) انتخاب می‌شود تا انطباق با قوس حفظ گردد. در پایان، کاور آلومینیومی هم‌رنگ کف روی پروفیل کشیده می‌شود تا محل اتصال شیشه کاملاً مخفی و یکدست دیده شود. با رعایت این مراحل، نرده اکسپوز روی راه‌پله هم ضامن ایمنی است و هم زیبایی مینیمال را به فضا می‌آورد.

در بازدید محل راه‌پله برای نصب نرده شیشه‌ای اکسپوز (U-Channel روکار)، باید این نکات فنی را به‌دقت بررسی کنید:

1. زیرسازی کف پله

صاف و هم‌تراز بودن: با شاقول و تراز لیزری اختلاف ارتفاع در سطح کف هر پله نباید بیش از ۱–۲ میلی‌متر باشد. هر ناهمواری کوچک باعث لق‌زدن پروفیل و در نتیجه کج‌شدن شیشه می‌شود.

عرض لبه پله: حداقل ۴۰ میلی‌متر فضای آزاد برای قرارگیری پروفیل و کاور نیاز است. در پله‌های عرض کم (<۳۰ سانتی‌متر) بهتر است از پروفیل قطعه‌ای (مختصره) با فواصل کمتر استفاده شود.

1. نشانه‌گذاری و نقشه‌کشی

برای پله‌های صاف، با متر لیزری فاصله‌ی مرکز پروفیل را هر ۸۰–۱۰۰ سانتی‌متر علامت بزنید.در پله‌های قوسی یا گرد، ابتدا یک الگوی آکریلیکی (Template) متناسب با انحنای پله بسازید، سپس نقاط مرکز هر پروفیل را با ریسمان لیزری روی کف علامت‌گذاری کنید تا انطباق دقیق با قوس حفظ شود.

1. شیارزنی و نصب پروفیل

شیار با فرز دستی یا دستگاه CNC تا عمق ۵–۷ میلی‌متر و عرض برابر پروفیل ایجاد می‌شود، سپس گردوغبار با دمنده و جارو صنعتی پاک گردد.پروفیل U را با پیچ استیل  و رول‌پلاک شیمیایی (رزین اپوکسی) فیکس کنید. قبل از خشک‌شدن رزین، با شاقول مطمئن شوید که پروفیل کاملاً قائم و هم‌سطح است.

1. جاگذاری شیشه و آب‌بندی

واشر EPDM را داخل شیار قرار دهید تا ضخامت شیشه (۱۰–۱۲ میلی‌متر) کاملاً پوشش یابد و از تماس فلز با شیشه جلوگیری شود.شیشه را با دقت درون پروفیل بگذارید. برای پله‌های قوسی، بسته به شعاع قوس، استفاده از شیشه خم‌شده یا پانل‌های کوتاه‌تر (هر پانل ≤۱ متر) پیشنهاد می‌شود.درز بین شیشه و پروفیل را با سیلیکون UV-Resistant و چسب پلی‌یورتان پر کنید تا نفوذ رطوبت امکان‌پذیر نباشد.محل اتصال دو شاخه‌ی پروفیل را با کاورهای آلومینیومی هم‌رنگ کف بپوشانید و درزهای پشت کاور را با درزگیر اسفنجی پر کنید.در پله‌های قوسی، بین قطعات پروفیل از کونیک‌های U شکل برای انتقال صاف شیار استفاده گردد.پس از نصب، یک بار دیگر کل پروفیل و شیشه را از نظر تراز و لقی بررسی کنید و در صورت نیاز پیچ‌ها را با گشتاور مناسب تنظیم نمایید.

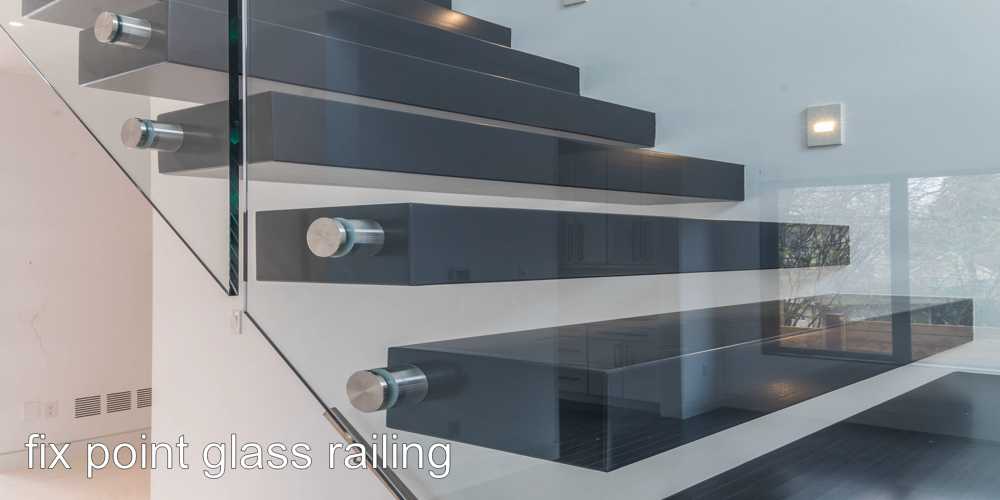

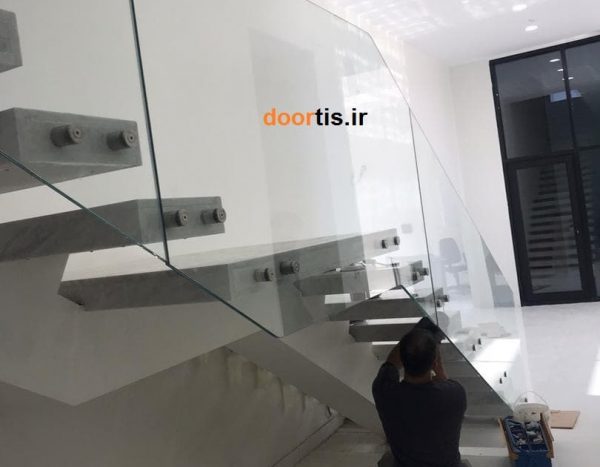

نرده شیشه‌ای فیکس‌پوینت و شرایط نصب آن در راه‌پله

نرده شیشه‌ای فیکس‌پوینت برای راه‌پله با مجموعه‌ای از بست‌های نقطه‌ای کوچک فلزی (عموماً استیل ۳۱۶ یا آلومینیوم آنادایز) اجرا می‌شود که شیشه‌های سکوریت یا لمینت ۱۰–۱۲ میلی‌متری را بدون قاب یا پروفیل کف، مستقیماً به زیرسازی جان‌پناه یا لبه پله متصل می‌کنند. ابتدا ارتفاع و عرض هر پانل را با متر لیزری تعیین و محل هر بست (معمولاً هر ۷۰–۱۰۰ سانتی‌متر یک نقطه) روی جان‌پناه یا دیواره پله علامت‌گذاری می‌شود. برای پله‌های صاف، کافی است دیواره‌ای با حداقل ضخامت ۱۵۰ میلی‌متر و استحکام کافی (بتن یا سنگ مستحکم) در پشت‌کار وجود داشته باشد تا بولت به‌خوبی نگه دارند. در پله‌های قوسی، از الگوهای آکریلیکی  برای نشانه‌گذاری دقیق روی منحنی استفاده می‌شود و پانل‌ها به‌صورت کوتاه‌تر (تا ۱ متر عرض) یا شیشه‌های خم برای حفظ انحنای پله توصیه می‌شوند.

سوراخ‌کاری با مته ۱۰–۱۲ میلی‌متری انجام و پس از پاک‌سازی، بولت‌های فیکس‌پوینت همراه واشر EPDM درون محل سوراخ‌ها قرار می‌گیرند. واشر EPDM فشار را یکنواخت پخش می‌کند و مانع تماس مستقیم فلز با شیشه می‌شود. سپس با مهره‌های ضدزنگ و گشتاور توصیه‌شده نصب شده و در نهایت اطراف بست‌ها و درز شیشه با سیلیکون UV-Resistant آب‌بندی می‌گردد. دقت در تراز لیزری و عمودبودن هر بست (خطای کمتر از ۱ میلی‌متر) برای جلوگیری از لقی یا کجی پانل الزامی است. در پایان، کنترل مجدد کلیه اتصالات و بررسی لقی پس از ۲۴ ساعت خشک‌ شدن چسب، تضمین می‌کند

برای اجرای نرده شیشه‌ای فیکس‌پوینت در راه‌پله، شرایط زیر در هر دو نوع پلکان باید فراهم باشد:

پلکان شیبدار : کناره پله یا جان‌پناه باید حداقل ۱۵۰ میلی‌متر ضخامت و مقاومت فشاری کافی (بتن یا سنگ قوی) داشته باشد تا بولت‌های فیکس‌پوینت با انکر شیمیایی کاملاً در آن قفل شوند. سطح نصب باید تراز باشد تا هیچ نقطه‌ای از بست‌ها بیش از ۱ میلی‌متر از محور عمود فاصله نداشته باشد. حداقل فضای کناری ۱۵۰ میلی‌متر برای کارگذاری مته و پیچ‌کردن بست‌ها لازم است.

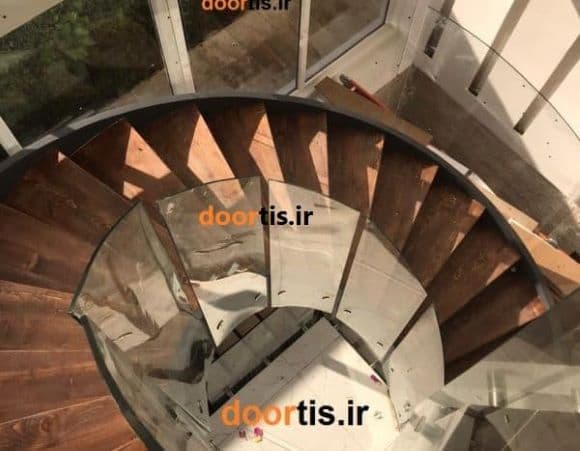

پلکان گرد (قوسی): ابتدا با یک الگوی دقیق (Template) شعاع قوس را تعیین و محل هر بست را متناسب با منحنی پله علامت‌گذاری کنید. عرض هر پانل شیشه‌ای نباید بیش از ۱ متر باشد تا بتواند بدون ترک‌خوردگی خم شود یا از شیشه‌های خم‌شده‌ی آماده استفاده شود. دیواره پشتیبان حتماً باید پیوستگی فولادی داشته باشد (قوطی یا تیرآهن داخل سازه) تا بولت‌های فیکس‌پوینت حتی در قوس با زاویه‌های مختلف، استحکام لازم را حفظ کنند.در همه‌ی حالت‌ها پس از قرارگیری شیشه در بست‌ها، واشر EPDM فشار را یکنواخت و تماس فلز با شیشه را ایمن می‌کند.

نرده شیشه‌ای دفنی و شرایط نصب آن در راه‌پله

نرده شیشه‌ای دفنی از یک پروفیل U شکل توکار تشکیل می‌شود که در شیار باریکی در لبه‌ی کف پله پنهان می‌گردد و پس از سنگ یا سرامیک‌کاری کف، تنها پانل شیشه‌ای دیده می‌شود. این روش نمایی کاملاً یکپارچه و مینیمال ایجاد می‌کند و به‌دلیل عمق اتصال پروفیل، ثبات جانبی بسیار بالایی دارد.

پیش‌نیازهای راه‌پله قبل از نصب دفنی:

• کار در فاز ساخت یا نوسازی: شیارزنی باید قبل از نصب نهایی کف‌پوش انجام شود.
• ضخامت و مقاومت کف: لبه‌ی کف پله (بتن یا ملات) باید حداقل ۷۰ میلی‌متر ضخامت و استحکام فشاری مناسب برای نگهداری پروفیل U داشته باشد.
• تراز دقیق لبه: اختلاف ارتفاع روی لبه‌ی پله نباید بیش از ۱–۲ میلی‌متر باشد تا شیشه در یک راستا قرار گیرد.
• فضای کافی برای شیارزنی: حداقل ۵–۱۰ میلی‌متر عمق و عرض برابر پروفیل در لبه کف باید قابل اجرا باشد.
• دسترسی به لبه پله: امکان شیارزنی با فرز و نصب رزین اپوکسی/چسب سنگ برای ثابت‌کردن پروفیل غیرقابل دور زدن است.

در این مقاله در مورد پایه های نرده شیشه ای مورد استفاده برای راه پله صحبت شد،به صورت کلی بهترین انتخاب برای پله‌های صاف یا کم‌شیب با کف بتنی یا سنگی پایه اسپیگات است، نصب سریع و اقتصادی است و در پله‌های قوسی یا شیبدار ملایم  نیز با افزایش ضخامت شیشه قابل اجراست.پایه اکسپوز مناسب پله‌های صاف و هم‌تراز که پس از کف‌پوش‌کاری کامل، سطح یکدست و بدون ناهمواری دارند، برای پله‌های قوسی یا شیبدار شدید کمتر توصیه می‌شود مگر با زیرسازی دقیق.پایه فیکس پوینت ایده‌آل برای پله‌های قوسی .
